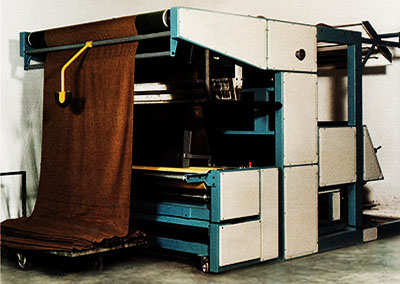

Progettazione hardware e software dei quadri di controllo per le seguenti tipologie di macchinario tessile:
- Verifica , misura, arrotolatura tessuti su tubo
- Doppiatura ed arrotolatura tessuto su barchetta
- Imballatrici o confezionatrici rotoli e pacchi di tessuto
- Sistemi di trasporto ed immagazzinaggio rotoli di tessuto
- Taglia campioni
- Magazzini rotanti per subbi da telaio
- Reinsubbiatrici o girasubbi
- Impianti di catalogazione feltro
- Personal computer completo di monitor LCD, tastiera e pad numerico per l'inserimento difetti
- Stampante a trasferimento termico o film per la stampa del certificato di qualità della pezza
- Stampante laser per l'emissione di reports statistici e di gestione della commessa
- Contametri elettronico per la rilevazione della misura di lunghezza
- Coppia di teste ottiche per la rilevazione della misura di larghezza
- Pesa a celle di carico per la rilevazione del peso
- Postazione server disponibile in varie configurazioni personalizzate, per la condivisione dell'archivio dati in rete mediante HUB per connessione ethernet
- Pacchetto software controllo qualità tessuti CHECKROLL
- sviluppato in VB, VB.NET, Microsoft Access con le seguenti caratteristiche:
- Sistema Operativo Windows, Windows Server
- Database SQL Server, Oracle tutte le versioni
- Gestione anagrafiche clienti, fornitori, articoli
- Gestione Carico Commesse e Capitolati di valutazione tessuti personalizzati per cliente e/o tipologie di materiale
- Memorizzazione difettosità inserita dagli operatori al controllo tessuti, rilevazione automatica misure di lunghezza, altezza, peso
- Classificazione automatica della qualità della pezza sulla base di algoritmi personalizzati
- Emissione automatica di Packing List e Bolle di uscita merce controllata
- Emissione report statistici riguardanti la produttività, la difettosità completamente personalizzabili con opportuni filtri dati e layout di stampa
- Collegamenti in tempo reale con sistemi informativi remoti dei clienti e/o fornitori per interscambio dati di avanzamento produzione
Dispositivi hardware
Dispositivi software
Sistema informativo di rilevazione e elaborazione dati di controllo qualità tessuti modello CHECKROLL
Postazioni di lavoro installate sulle macchine di controllo tessuti ed in ufficio componibili con i seguenti moduli:
Etichettatrice metrica
Progettazione hardware/software di una etichettatrice automatica per la misura di tessuti con stampa e posa di una etichetta, a cadenza metrica, in prossimità del bordo del tessuto
- Apparecchiatura elettronica installabile su tutte le macchine di controllo qualità tessuti
- Unità a microprocessore per il controllo di tutte le funzioni dell'apparecchiatura
- Misura rilevata tramite encoder bidirezionale, risoluzione 0,5 mm
- Stampa tramite trasferimento termico, della misura rilevata, su etichette autoadesive, la facilità di lettura è garantita dall'utilizzo di caratteri espansi. Possibilità di stampare anche barcode
- Posa automatica delle etichette sul bordo del tessuto con cadenza metrica. La corretta posa dell'etichetta, è garantita dal centraggio automatico continuo della testa etichettatrice sull cimossa del tessuto, per mezzo di motoriduttore con cremagliera controllato da due fotocellule.
- Tastiera numerica a membrana e display alfanumerico lcd 4X32 caratteri, per la visualizzazione ed impostazione di tutti i parametri di controllo
- In caso di marcia indietro l'etichettatrice sospenderà il funzionamento, riprendendo automaticamente in marcia avanti dall'ultima etichetta posata
- Velocità massima di etichettatura 80 m/1' per stampa e posa di un etichetta ogni metro
1
2

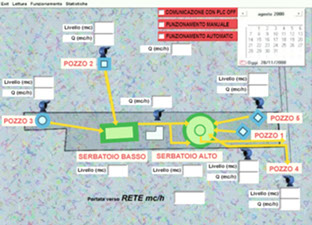

Progettazione hardware/software e realizzazione software di un sistema di monitoraggio e telecontrollo di acquedotto comunale, con ottimizzazione della gestione livello pozzi e portate condotte, su base di richiesta dell'utenza in diverse fasce orarie
Dispositivi hardware utilizzati
- PC di monitoraggio collegato a rete di PLC di controllo impianto, mediante trasmissione senza fili in radio frequenza
- Sensori di livello e portata
- Elettrovalvole di comando motori pompe
Software utilizzati
- Visual Basic per il monitoraggio da PC
- Microsoft Access per la gestione del database
- Software specifico per PLC

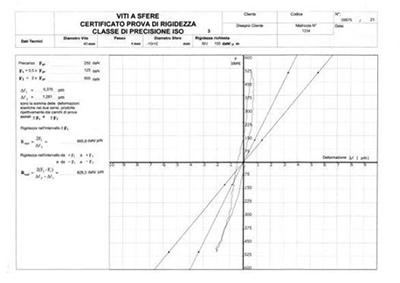

Progettazione hardware/software e realizzazione software dell'automazione di un banco di collaudo viti a ricircolo di sfere con rilevazione automatica del valore di rigidità durante l'applicazione di carichi variabili al corpo della vite
Dispositivi hardware utilizzati
- Cella di carico per la rilevazione del carico assiale applicato alla vite
- Due comparatori per la rilevazione dell'entità di deformazione della boccola (madre vite) al variare del carico assiale applicato alla vite
- Pc di supervisione e controllo dotato di scheda multi I/O analogica/digitale
Software utilizzati
- Sistema Operativo Windows
- Visual Basic per la supervisione e controllo del sistema
- Microsoft Access per l'archivio dati e la stampa di report grafici

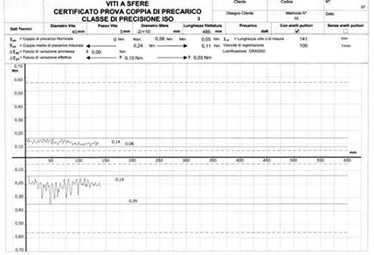

Progettazione hardware/software e realizzazione software dell'automazione di un banco di collaudo viti a ricircolo di sfere con rilevazione automatica del valore di coppia durante cicli ripetuti di funzionamento della vite
Dispositivi hardware utilizzati
- Motore brushless controllato da inverter per la mesa in rotazione della vite
- Cella di carico per la rilevazione del valore di coppia
- Pc di supervisione e controllo dotato di scheda multi I/O analogica/digitale
Software utilizzati
- Sistema Operativo Windows
- Visual Basic per la supervisione e controllo del sistema
- Microsoft Access per l'archivio dati e la stampa di report grafici
Progettazione hardware/software e realizzazione sofware di un impianto per la chiodatura automatica dei pallets, con procedura di autoapprendimento da parte della macchina effettuando una preliminare operazione di chiodatura con intervento dell'operatore
Dispositivi hardware utilizzati
- n. 3 teste di chiodatura comandate pneumaticamente per le operazioni di sparo e traslazione su due assi
- n. 1 motoriduttore di comando nastro avanzamento pallets

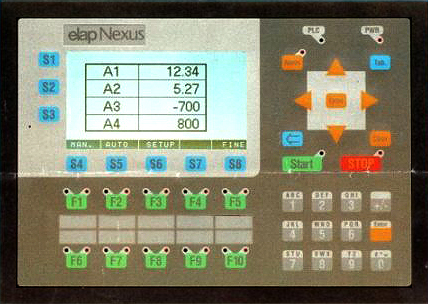

- n. 1 controllore multifunzione Elap Nexus per la gestione di tutto l'impianto
MACCHINE TESSILI
CONTROLLO QUALITÁ TESSUTI
CHECKROLL
ETICHETTATRICE METRICA
MONITORAGGIO E CONTROLLO POZZI ACQUEDOTTO
MISURA RIGIDITA' DI VITI A RICIRCOLO
DI SFERE
MISURA COPPIA DI VITI A RICIRCOLO
DI SFERE
IMPIANTO CHIODATURA AUTOMATICA PALLETS
automazione
